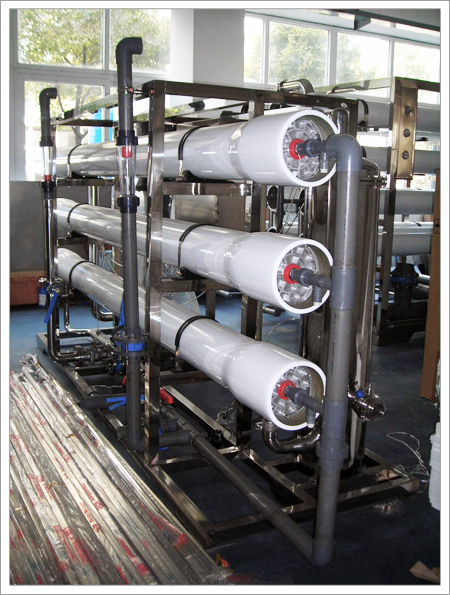

 商用˙工業水處理設備照 - AGF-RO3000
RO主機控制箱
 商用˙工業水處理設備圖示與說明
圖示一：
圖示二：小分子能量水生產工藝流程圖
工藝流程：
原水箱 → 原水增壓泵 → 石英砂大型不鏽鋼過濾器 → 活性碳大型不鏽鋼過濾器 → 離子交換樹脂大型不鏽鋼過濾器 →
保安過濾器 → 天然飯石礦化系統 → 能量活水轉化系統 → 小分子磁化共鳴系統 → 20吋後置壓縮活性碳過濾器 →
中空纖維超濾系統 → 不鏽鋼無菌水箱(臭氧殺菌生成器) → UV紫外線殺菌器 → 直飲能量水 → 供水
流程內容說明：
(1) 原水罐 （可選）
儲存原水，用於沉澱水中的大泥沙顆粒及其它可沉澱物質。同時緩衝原水管中水壓不穩定對水處理系統造成的衝擊。
（如水壓過低或過高引起的壓力傳感的反應）。
(2) 原水泵
恆定係統供水壓力，穩定供水量。
(3) 石英砂過濾器
採用多次過濾層的過濾器，主要目的是去除原水中含有的泥沙、鐵鏽、膠體物質、懸浮物等顆粒在20um以上的物質，
可選用手動閥門控製或者全自動控制器進行反沖洗、正沖洗等一系列操作。保證設備的產水質量，延長設備的使用壽命。
(4) 活性炭過濾器
系統採用果殼活性炭過濾器，活性炭不但可吸附去除水中的色素、異味、大量生化有機物、
降低水的餘氯值及農藥污染物和除去水中的三鹵化物（THM）以及其它的污染物。
可選用手動閥門控製或者全自動控制器進行反沖洗、正沖洗等一系列操作。保證設備的產水質量，
延長設備的使用壽命。同時，設備具有自我維護系統。
(5) 離子軟化系統
在進入反滲透膜組件之前,應使用離子軟化裝置或投放適量的阻垢劑阻止碳酸鹽, SiO2,硫酸鹽的晶體析出.
(6) 保安過濾器
採用精密過濾器對進水中殘留的懸浮物、非曲直粒物及膠體等物質去除，使RO系統等後續設備運行更安全、
更可靠。濾芯為5um熔噴濾芯、目的防止上級過濾單元，漏掉的大於5um的雜質除去。
防止進入反滲透裝置損壞膜的表面，從而損壞膜的脫鹽性能。
(7) 天然麥飯石礦化系統
麥飯石慮過的水不僅潔淨，而且口感特別甘甜，含有礦物質，屬於弱鹼性的水，適合直飲。
(8) 能量活水轉化系統
π化、礦化水能釋放出23種有益於人體的水溶性礦物質，並轉換成小分子團結構水，滲透力強，
帶有波動能量（育成光線），使生物體的所有技能活化性化，增進健康。
(9) 小分子磁化共嗚系統
當水流經過高磁場震盪共鳴能誘發自由電子，而重新排列水分子結構，使其成為「小分子團水」，
能瞬間將水活性化，並帶有高能量。
(10) 20吋後置壓縮活性碳過濾器
(11) 中空纖維超濾系統
超濾膜組件是以壓力為推動力的膜分離過程，通過膜表面的微孔篩選可將直徑為0.002-0.1μm之間的顆粒和雜質截留，
可有效去除水中膠體、矽、蛋白質、微生物和大分子有機物。當液體混合物在一定的壓力推動下流經膜表面時，
溶劑及小分子物質透過膜，而大分子物質則被截留，從而實現大小，分子間的分離和淨化目的。
超濾裝置的特點超濾裝置採用垂直交叉流過濾方式，可有效清洗或進行反沖選。
因此，它具有與其它淨化分離裝置不同的顯著性能-- 高精度：徹底濾除水中細菌、鐵鏽、膠體、大分子有機物等物質，
保留對人體健康有益的微量元素，淨化水的微生物和濁度等主要指標優於瓶裝飲用水衛生標準。
(12) 無菌不鏽鋼水箱
儲存經消毒後的成品水，供給用水點。
(13) 臭氧殺菌器（可選）
採用臭氧殺滅水中的細菌和病毒，防止水箱器有新的細菌產生，徹底保證淨水水質。
(14) 增壓泵
保證用水點的供水量和壓力。
(15) UV紫外線殺菌器 |
